A patron fűtőbetétek gépek és szerszámok fűtésére szolgál olyan területeken, ahol csak kis fűtőtestek férnek el. A patron fűtőtestek két típusát különböztetjük meg: kis teljesítményű és nagy teljesítményű patronok.
Kis teljesítményű patronokat használnak olyan helyeken, ahol a környezeti hőmérséklet nem haladja meg a 300 oC –ot és ahol a felületi terhelés nem haladja meg az 5 W / cm2-t.
A fűtőszál hordózója egy kerámiából készült pórusos kordierit (2MgO.2Al2O3.5SiO2), amely ellenáll a hőmérsékletnek.
A fűtőtekercs alapanyaga NiCr (Nickel Chrome) vagy AlCr (Aluminum-Chromium) ötvözet, formailag huzal kivitelű. A védőcső rozsdamentes acélból készül.
Szabványos méretek: 6,0; 8,0; 10,0; 12,0; 14,0; 16,0 mm
A patron fűtőbetétek különböző hosszúságban rendelhetőek a vevői igényeknek megfelelően.
Nagy teljesítményű patron fűtőbetéteket alkalmaznak olyan helyeken, ahol az üzemi hőmérséklet magasabb, mint 300 oC.
A fűtőbetét hordozója MgO kerámiából áll, ami ellenáll a magas hőfoknak,a fűtő tekercs pedig NiCr (Nickel Chrome) 8020-as típusú ötvözetből készül.
Az alábbiakban néhány általános jellemző adat:

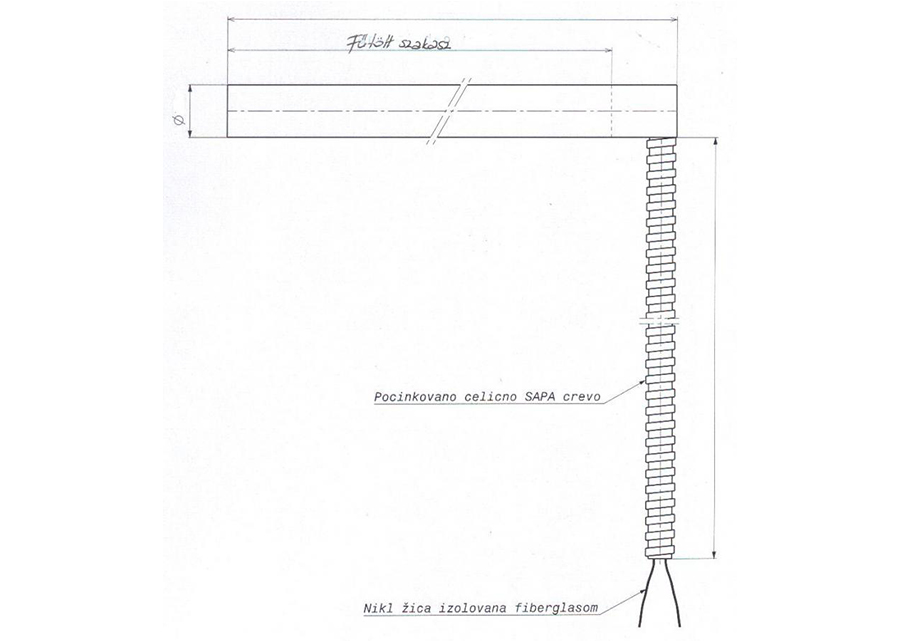

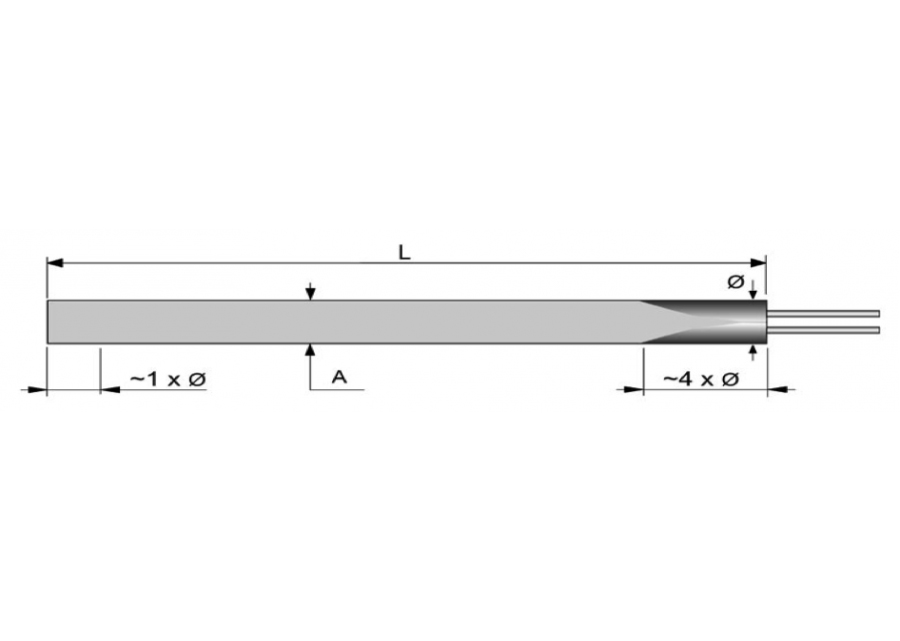

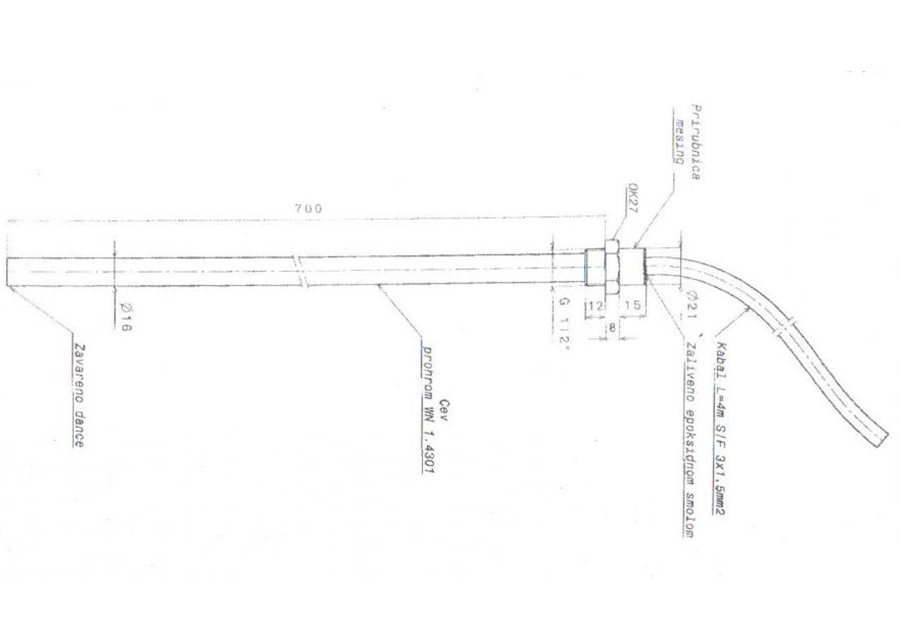

Méretezési minta kép:
